產(chǎn)品展示 |
|
當前位置:首頁 > 產(chǎn)品中心 |
產(chǎn)品 >> 所有產(chǎn)品
|
|
共有 90 個產(chǎn)品
|
|
|
產(chǎn)品編號: |
11720131816 |
產(chǎn)品名稱: |

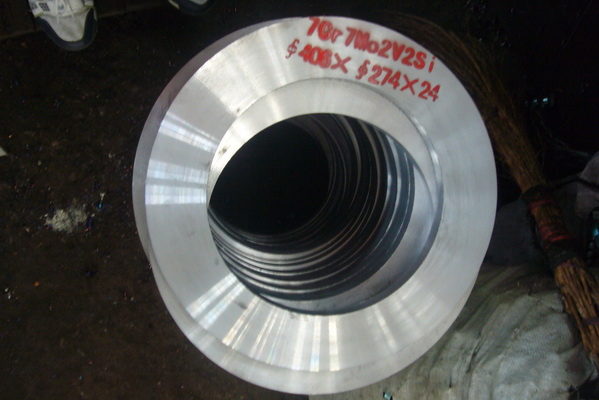

7Cr7Mo2V2Si |
規(guī) 格: |
|
產(chǎn)品備注: |
|
產(chǎn)品類別: |
鍛件 |
|
|
產(chǎn) 品 說 明 |
7Cr7Mo2V2Si簡介 7Cr7Mo2V2Si是一種高強韌性冷作模具鋼,與Cr12型冷作模具鋼和W6Mo5Cr4V2高速鋼比較,具有更高的強度和韌性,而且有較好的耐磨性。冷、熱加工的工藝性優(yōu)良,熱處理變形小,通用性強。7Cr7Mo2V2Si鋼適宜制造承受高負荷的冷擠、冷鐓、冷沖模具等。
編輯本段化學成分 碳C:0.70~0.80
鉻Cr:6.50~7.50
鉬Mo:2.0~2.5
釩V:1.70~2.20
硅Si:0.70~1.20
錳Mn:≤0.50
磷P:≤0.030
硫S:≤0.030
(依據(jù):JB/T 6058-1992)
編輯本段用途 7Cr7Mo3V2Si 鋼已被廣泛應用于制造冷鍛、冷沖、冷壓、冷彎等隨沖擊、彎曲應力較大,又要求耐磨損的各類冷作模具。
編輯本段物理性能
臨界溫度
臨界點 |
Ac1 |
Ac3 |
Ar3 |
Ar1 |
Ms |
溫度(近似值)/℃ |
856 |
915 |
806 |
720 |
105 |
線膨脹系數(shù)
溫度/℃ |
20~100 |
20~200 |
20~300 |
20~400 |
20~500 |
200~600 |
20~700 |
線膨脹系數(shù) a/ *0.000001/℃ |
8.2 |
10.2 |
11.3 |
11.8 |
12.4 |
12.7 |
12.9 | 密度r,g/cm3:7.8
彈性模量E(室溫),MPa:225400。
7Cr7Mo3V2Si鋼的熱加工條件
加熱溫度/℃ |
始鍛溫度/℃ |
終鍛溫度/℃ |
冷 卻 |
1120~1130 |
1100 |
≥850 |
緩冷(坑冷或砂冷) |
|
|
|
點擊數(shù):1083 錄入時間:2008/11/7 【打印此頁】 【關閉】 |
|
|
|
|
聯(lián)系我們 |
|
 |
|
